در صنایع نفت، گاز، پتروشیمی، نیروگاهی و فرآیندی، مخازن تحت فشار (Pressure Vessels) از حیاتی ترین تجهیزات به شمار می روند؛ تجهیزاتی که وظیفه ی نگهداری، ذخیره یا انتقال سیالات در شرایطی با فشار بالاتر از اتمسفر را بر عهده دارند. طراحی، ساخت و بازرسی این نوع مخازن، نیازمند دانش فنی عمیق، استانداردهای بین المللی دقیق و تجربه ی مهندسی بالاست؛ چرا که کوچک ترین خطا در انتخاب متریال، جوشکاری یا تست نهایی می تواند منجر به بروز خطرات ایمنی و خسارات سنگین شود.
خرید با کمترین قیمت
راهنمایی کامل قبل خرید
تضمین کیفیت و اصالت کالا
تحویل سریع در کمترین زمان
شرکت فاماب به عنوان یکی از شرکت های پیشرو در زمینه ی طراحی، ساخت و تست مخازن تحت فشار در ایران، با تکیه بر سال ها تجربه ی صنعتی و بهره گیری از تیم متخصص مکانیک، متالورژی و کنترل کیفیت، توانسته پروژه های متعددی را در صنایع مختلف با بالاترین سطح ایمنی و کارایی به انجام برساند.
در این مقاله به بررسی جامع فرآیند طراحی مهندسی، انتخاب متریال، روش های ساخت، تست های غیرمخرب (NDT) و همچنین استانداردهای مورد استفاده در ساخت مخازن تحت فشار خواهیم پرداخت. همچنین به نقاط قوت شرکت فاماب در زمینه ی طراحی سفارشی، تضمین کیفیت و رعایت استانداردهای ASME, API, EN اشاره می شود تا با اطمینان بتوانید انتخاب درستی در اجرای پروژه های صنعتی خود داشته باشید.

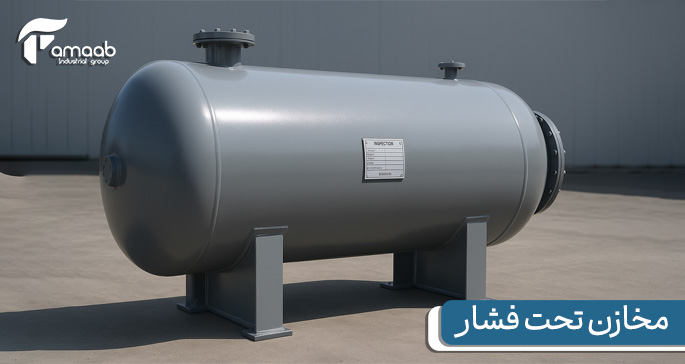

مفهوم و کاربرد مخازن تحت فشار
مخزن تحت فشار (Pressure Vessel) تجهیزی است که برای نگهداری، ذخیره یا انتقال سیالات (مایعات یا گازها) در شرایطی که فشار داخلی آن بالاتر یا پایین تر از فشار محیط است طراحی می شود. این مخازن نقش بسیار حیاتی در صنایع فرآیندی دارند؛ زیرا بسیاری از واکنش ها، ذخیره سازی ها و انتقال های صنعتی در فشارهایی انجام می شوند که اگر کنترل نشوند، می توانند منجر به خطرات ایمنی جدی گردند. ازاین رو طراحی دقیق و ساخت اصولی این تجهیزات، به یکی از مهم ترین شاخه های مهندسی مکانیک و ساخت تجهیزات صنعتی تبدیل شده است.
در کاربردهای صنعتی، مخازن تحت فشار معمولاً برای ذخیره گازهای فشرده، بخار، مایعات شیمیایی، سوخت ها و ترکیبات خطرناک به کار می روند. همچنین در بسیاری از سیستم های فرآیندی مانند راکتورهای شیمیایی، بویلرها، ستون های تقطیر و کمپرسورها، مخزن تحت فشار بخش اصلی سیستم را تشکیل می دهد. عملکرد ایمن و پایدار این تجهیزات مستقیماً به کیفیت طراحی، انتخاب مواد اولیه، روش های جوشکاری و تست نهایی بستگی دارد.
به طور کلی، مهم ترین کاربردهای مخازن تحت فشار در صنایع زیر مشاهده می شود:
- صنایع نفت، گاز و پتروشیمی (برای ذخیره و تفکیک سیالات هیدروکربنی)
- نیروگاه ها (برای بویلرها و سیستم های بخار)
- صنایع غذایی و دارویی (برای فرآیندهای استریل و تولید در فشار کنترل شده)
- صنایع شیمیایی و معدنی (برای واکنش های تحت فشار بالا)
- صنایع خودروسازی و حمل ونقل (برای کپسول های گاز و سیستم های انرژی)
مراحل طراحی مهندسی مخزن تحت فشار
طراحی مخزن تحت فشار، فرآیندی چند مرحله ای و کاملاً مهندسی شده است که باید بر اساس استانداردهای بین المللی نظیر ASME Section VIII, API 650, یا EN 13445 انجام گیرد. در شرکت فاماب، طراحی هر پروژه با بررسی دقیق نوع سیال، فشار کاری، دما، شرایط محیطی و نیاز مشتری آغاز می شود. مهندسان طراح با استفاده از نرم افزارهای تخصصی مانند PV Elite، SolidWorks و ANSYS، مدل سه بعدی مخزن را تهیه کرده و تمامی تنش ها، ضخامت ها و جوش ها را بر اساس شرایط کاری تحلیل می کنند.
در مرحله ی بعد، نقشه های اجرایی شامل پلان، مقاطع و جزئیات اتصالات و نازل ها تهیه می شود. سپس با انتخاب متریال مناسب (از فولادهای کربنی تا فولادهای زنگ نزن و آلیاژی)، مستندات فنی و دفترچه محاسبات بر اساس الزامات استاندارد تدوین می گردد. این مرحله، پایه و اساس کل فرآیند ساخت است و هر خطای جزئی در محاسبات یا انتخاب متریال می تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
مراحل اصلی طراحی مهندسی مخزن تحت فشار به طور خلاصه عبارت اند از:
- تحلیل نیاز فنی پروژه (نوع سیال، فشار، دما، حجم)
- محاسبه ضخامت و ابعاد پوسته، عدسی و فلنج ها
- انتخاب متریال مناسب بر اساس شرایط کاری
- طراحی اتصالات، پایه ها و نازل ها
- تحلیل تنش ها و شبیه سازی مکانیکی
- تدوین دفترچه محاسبات و نقشه های ساخت مطابق استاندارد ASME
با رعایت این مراحل و اجرای دقیق آن ها، شرکت فاماب اطمینان می دهد که هر مخزن تولیدی از بالاترین سطح ایمنی، دوام و کارایی برخوردار باشد.
انتخاب متریال و فرآیندهای ساخت مخزن تحت فشار
انتخاب متریال (Material Selection) یکی از مهم ترین مراحل در طراحی و ساخت مخازن تحت فشار است؛ چراکه نوع ماده ی به کاررفته مستقیماً بر مقاومت مکانیکی، دوام، وزن، مقاومت در برابر خوردگی و قیمت نهایی تأثیر می گذارد. مهندسان فاماب بر اساس شرایط عملیاتی شامل نوع سیال، فشار داخلی، دمای کاری، محیط نصب و الزامات استانداردی، متریال مناسب را انتخاب می کنند. در این مرحله باید خواص مکانیکی، قابلیت جوشکاری و مقاومت در برابر تنش های حرارتی و خوردگی به دقت مورد ارزیابی قرار گیرد.
به طور معمول، برای ساخت پوسته و عدسی مخازن تحت فشار از فولادهای کربنی (Carbon Steel) در محیط های معمولی و از فولادهای زنگ نزن (Stainless Steel) یا آلیاژی (Alloy Steel) در محیط های خورنده و دماهای بالا استفاده می شود. در پروژه هایی که تماس مستقیم با سیالات خورنده مانند اسیدها یا بخار شور وجود دارد، از متریال هایی مانند AISI 316L، Monel، Inconel و Hastelloy بهره گرفته می شود.

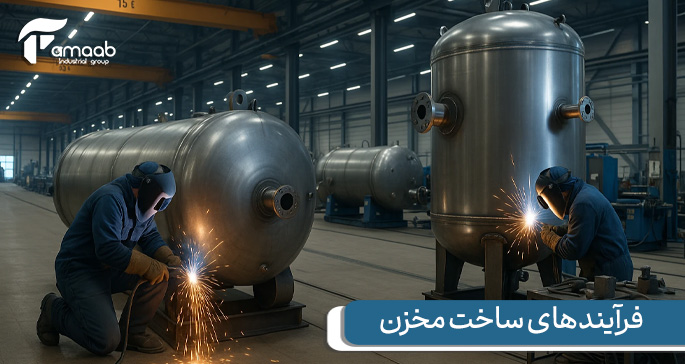

فرآیند ساخت نیز نقش کلیدی در کیفیت نهایی مخزن دارد. در فاماب، مراحل ساخت شامل:
- برش دقیق ورق ها با دستگاه CNC و پلاسما
- رول کاری و شکل دهی پوسته و عدسی ها با دقت بالا
- جوشکاری طبق دستورالعمل های WPS و PQR تاییدشده
- تنش زدایی حرارتی (Stress Relieving) در صورت نیاز
- ماشین کاری اتصالات و نازل ها
- تست نهایی ابعادی و بصری
این دقت در انتخاب متریال و فرآیند ساخت، تضمین کننده ی طول عمر بالا و عملکرد ایمن مخازن فاماب در شرایط کاری سخت و طولانی مدت است.
روش های جوشکاری و کنترل کیفی در ساخت مخزن تحت فشار
جوشکاری (Welding) یکی از حساس ترین مراحل در ساخت مخازن تحت فشار است، زیرا اتصالات جوشی باید توان تحمل فشارهای بالا، دماهای متغیر و تنش های مکانیکی را داشته باشند. در شرکت فاماب، تمامی عملیات جوشکاری توسط تکنسین های دارای گواهینامه WPS, PQR و WPQ انجام می شود تا هر جوش از لحاظ فنی و استانداردی مورد تأیید باشد. انتخاب روش جوشکاری بسته به نوع متریال، ضخامت ورق و موقعیت اتصال تعیین می شود.
روش های جوشکاری مورد استفاده در ساخت مخازن فاماب شامل موارد زیر است:
- SMAW (Shielded Metal Arc Welding) – مناسب برای فولادهای کربنی و سازه های ضخیم
- GTAW (TIG Welding) – برای جوشکاری دقیق و تمیز فولادهای زنگ نزن و آلیاژی
- GMAW (MIG/MAG Welding) – جهت سرعت بالاتر در خطوط طولی و محیط های کنترل شده
- SAW (Submerged Arc Welding) – برای جوشکاری درزهای طولی و محیطی با ضخامت بالا
پس از اتمام جوشکاری، هر اتصال تحت کنترل کیفی دقیق قرار می گیرد. این کنترل ها شامل بازرسی چشمی (VT)، تست رادیوگرافی (RT)، آلتراسونیک (UT)، مغناطیسی (MT) و نفوذ مایع (PT) است. در نهایت، تمام داده های تست در دفترچه کنترل کیفیت (QC Dossier) ثبت و برای تأیید نهایی ارائه می شود.
اجرای دقیق فرآیندهای جوشکاری و کنترل کیفی در فاماب باعث شده است که مخازن تولیدی این شرکت از بالاترین سطح اطمینان، استحکام و ایمنی برخوردار باشند و مطابق با الزامات استاندارد ASME Section VIII Division 1 & 2 در پروژه های داخلی و بین المللی مورد استفاده قرار گیرند.
همچنین شرکت فاماب تولید کننده انواع ازن ژنراتور های خانگی و صنعتی هست که در صورت لروم میتوانید از صفحه ازن ژنراتور دیدن نمایید.
تست و بازرسی فنی مخازن تحت فشار (NDT، هیدروتست و غیره)
تست و بازرسی فنی، آخرین و حساس ترین مرحله در فرآیند ساخت مخازن تحت فشار است؛ مرحله ای که صحت عملکرد، استحکام و ایمنی نهایی تجهیزات را تأیید می کند. با توجه به اینکه این مخازن در شرایط کاری با فشار بالا فعالیت می کنند، هرگونه نقص یا ترک جوشی می تواند منجر به شکست سازه ای و خطرات جبران ناپذیر شود. به همین دلیل، در شرکت فاماب تمامی تست ها بر اساس دستورالعمل های بین المللی و توسط کارشناسان کنترل کیفیت تأییدشده انجام می شود.
یکی از مهم ترین تست ها، تست های غیرمخرب (NDT) است که بدون آسیب رساندن به ساختار مخزن، عیوب احتمالی داخلی و سطحی را شناسایی می کند. این تست ها شامل موارد زیر هستند:
- VT (Visual Test): بازرسی چشمی جوش ها و سطوح داخلی و خارجی
- PT (Penetrant Test): آشکارسازی ترک های سطحی در متریال های غیرمغناطیسی
- MT (Magnetic Test): شناسایی ترک ها و ناپیوستگی ها در فولادهای فرومغناطیسی
- UT (Ultrasonic Test): بررسی ضخامت و عیوب داخلی به کمک امواج فراصوت
- RT (Radiographic Test): تصویربرداری از جوش ها برای کشف حفره ها یا تخلخل ها
پس از تأیید نتایج تست های NDT، نوبت به تست هیدرواستاتیک (Hydrostatic Test) می رسد که در آن مخزن با آب پر شده و تحت فشار بالاتر از فشار کاری طراحی شده (معمولاً 1.3 تا 1.5 برابر) قرار می گیرد. این تست برای اطمینان از عدم نشت، مقاومت سازه و استحکام اتصالات الزامی است. در صورت موفقیت آمیز بودن آزمون، گواهینامه تأییدیه تست صادر و در دفترچه کنترل کیفیت ثبت می شود.
در فاماب، تمامی تست ها و بازرسی ها مطابق با استانداردهای ASME, API, EN, ISO 9712 انجام شده و هر مرحله توسط ناظر مقیم کارفرما کنترل می شود تا از کیفیت صددرصد تضمینی مخزن تحت فشار اطمینان حاصل گردد.
استانداردهای جهانی در طراحی و ساخت مخازن تحت فشار
رعایت استانداردهای جهانی در طراحی و ساخت مخازن تحت فشار، عامل اصلی ایمنی و دوام بالای این تجهیزات است. شرکت فاماب تمامی فرآیندهای خود را مطابق با استانداردهای بین المللی معتبر اجرا می کند تا محصولاتش قابلیت استفاده در پروژه های داخلی و صادراتی را داشته باشند. این استانداردها نه تنها مشخصات طراحی و مواد اولیه را تعیین می کنند، بلکه جزئیات ساخت، تست و بازرسی را نیز پوشش می دهند.
مهم ترین استانداردهای جهانی در این حوزه عبارت اند از:
- ASME Section VIII Division 1 & 2: جامع ترین مرجع برای طراحی، محاسبه ضخامت، انتخاب متریال، جوشکاری و تست مخازن تحت فشار
- API 650 & API 620: استانداردهای مربوط به طراحی و ساخت مخازن ذخیره مایعات در صنایع نفت و گاز
- EN 13445: استاندارد اروپایی برای طراحی و ساخت مخازن تحت فشار بدون جوش یا با جوش کامل
- AD 2000-Merkblatt: استاندارد آلمانی مورد استفاده در پروژه های پتروشیمی و صنعتی سنگین
- PED (Pressure Equipment Directive 2014/68/EU): دستورالعمل اتحادیه اروپا برای تجهیزات تحت فشار
فاماب با بهره گیری از مهندسان دارای گواهینامه های بین المللی، اطمینان می دهد که تمامی طراحی ها و ساخت ها نه تنها منطبق بر استانداردهای بالا هستند، بلکه تطابق کامل با الزامات کارفرما، شرایط اقلیمی و نوع سیال فرآیندی نیز دارند. این تعهد به کیفیت و رعایت اصول ایمنی باعث شده محصولات فاماب در پروژه های ملی و بین المللی به عنوان نمونه های موفق و قابل اعتماد شناخته شوند.
خدمات شرکت فاماب در طراحی و ساخت مخازن تحت فشار
شرکت فاماب با برخورداری از تیمی مجرب از مهندسان مکانیک، متالورژی، کنترل کیفیت و جوش، به عنوان یکی از شرکت های پیشرو در زمینه ی طراحی، ساخت و تست مخازن تحت فشار در ایران شناخته می شود. این مجموعه با تکیه بر فناوری های روز، استانداردهای بین المللی و تجهیزات مدرن تولیدی، توانایی اجرای پروژه های صنعتی بزرگ را در کوتاه ترین زمان و با بالاترین سطح کیفیت دارد.
خدمات فاماب در حوزه ی مخازن تحت فشار شامل تمامی مراحل از طراحی تا بهره برداری است. این خدمات عبارت اند از:
- طراحی مهندسی مخازن بر اساس استانداردهای ASME, API, EN
- انجام محاسبات ضخامت، فشار طراحی و تنش مجاز با نرم افزارهای تخصصی PV Elite و ANSYS
- ساخت مخازن عمودی، افقی، کروی و سفارشی با ظرفیت های مختلف
- اجرای عملیات جوشکاری با روش های SMAW, TIG, MIG و SAW
- انجام تست های غیرمخرب (NDT) و هیدرواستاتیک با تجهیزات مدرن
- تهیه دفترچه فنی (Data Book) شامل نقشه ها، تست ها و گواهی نامه های کنترل کیفیت
- ارائه خدمات پس از ساخت شامل نصب، راه اندازی و تعمیرات دوره ای
مزیت اصلی فاماب در این حوزه، تطبیق دقیق طراحی با نیاز هر پروژه است. به عبارت دیگر، هر مخزن بر اساس شرایط واقعی کارفرما — نوع سیال، فشار کاری، دما، محیط نصب و نوع فرآیند — طراحی و تولید می شود. این رویکرد سفارشی سازی، در کنار نظارت دقیق بر کنترل کیفیت، باعث شده محصولات فاماب از نظر دوام، عملکرد و ایمنی در سطحی فراتر از استانداردهای معمول بازار قرار گیرند.
شرکت فاماب در حوضه تجهیزات آشپزخانه دارای سابقه پروژه های متعدد هست که میتوانید با مراجعه به صفحه تجهیزات آشپزخانه از ظرفیت ها تولید این شرکت بهرمند شوید.
جدول مشخصات و ویژگی های فنی مخازن تحت فشار فاماب
| ویژگی فنی | توضیحات و مشخصات استاندارد فاماب |
| نوع طراحی | مطابق با استانداردهای ASME Section VIII Div.1 & 2 |
| جنس متریال | فولاد کربنی (A516 Gr.70)، استنلس استیل (AISI 304/316L)، فولاد آلیاژی |
| ظرفیت ساخت | از 50 لیتر تا بیش از 100,000 لیتر بسته به نوع کاربرد |
| شکل مخزن | عمودی، افقی، کروی، استوانه ای با عدسی های Torispherical یا Ellipsoidal |
| روش های جوشکاری | SMAW، GTAW (TIG)، GMAW (MIG/MAG)، SAW |
| تست های کنترل کیفیت | VT، PT، MT، UT، RT، تست فشار هیدرواستاتیک و پنوماتیک |
| فشار کاری مجاز | تا 250 بار (قابل طراحی بر اساس درخواست مشتری) |
| دمای کاری | از -40°C تا +500°C بر اساس متریال و شرایط پروژه |
| پوشش سطحی | سندبلاست، رنگ اپوکسی، گالوانیزه یا پوشش مقاوم در برابر خوردگی |
| مستندات فنی | دفترچه محاسبات، نقشه های ساخت، گواهی متریال (MTC) و نتایج تست ها |
| کاربردها | صنایع نفت، گاز، پتروشیمی، دارویی، غذایی، نیروگاهی و شیمیایی |
جمع بندی و مزایای همکاری با فاماب
طراحی و ساخت مخازن تحت فشار، فرآیندی چند مرحله ای، حساس و کاملاً تخصصی است که نیاز به دانش مهندسی عمیق، رعایت دقیق استانداردها و تجهیزات مدرن تولیدی دارد. شرکت فاماب با رویکردی مهندسی محور و تجربه ی گسترده در پروژه های صنعتی، توانسته است به یکی از معتبرترین تولیدکنندگان مخازن تحت فشار در ایران و خاورمیانه تبدیل شود.
همکاری با فاماب مزایای متعددی برای کارفرمایان به همراه دارد، از جمله:
- طراحی دقیق و اختصاصی مطابق با شرایط فرآیند و الزامات پروژه
- تضمین کیفیت در تمام مراحل تولید و تست
- استفاده از متریال های استاندارد و دارای گواهی بین المللی
- تحویل به موقع پروژه ها با رعایت الزامات ایمنی و مستندسازی کامل
- پشتیبانی فنی و خدمات پس از فروش برای نگهداری و تعمیرات دوره ای
در نهایت، فاماب نه تنها یک تولیدکننده، بلکه شریک فنی و صنعتی قابل اعتماد برای اجرای پروژه های حساس در حوزه ی انرژی، پتروشیمی و صنایع فرآیندی است. ترکیب مهندسی دقیق، فناوری روز و تعهد به کیفیت، فاماب را به گزینه ای ممتاز برای کارفرمایان تبدیل کرده است که به دنبال عملکرد پایدار، ایمنی بالا و صرفه جویی بلندمدت در پروژه های صنعتی خود هستند.
