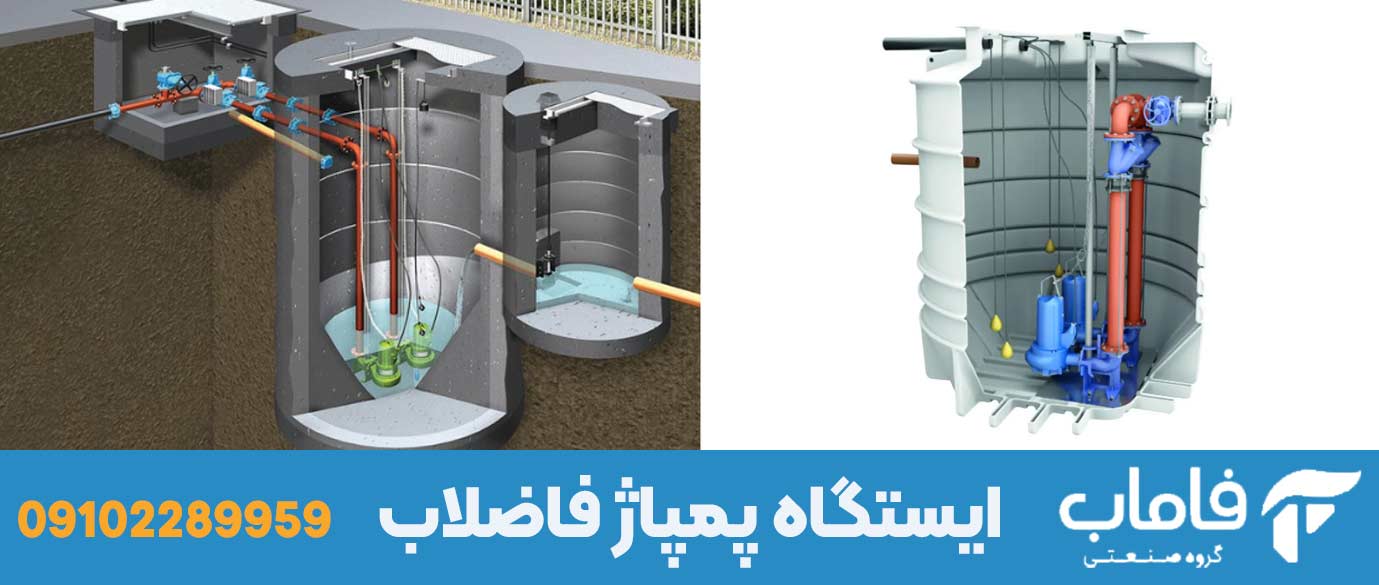

ایستگاه پمپاژ فاضلاب

ایستگاه پمپاژ فاضلاب، یک سیستم مهندسی پیشرفته است که وظیفه انتقال فاضلاب از نقاط پایین به نقاط بالاتر و هدایت آن به شبکه جمع‌آوری را بر عهده دارد. این سیستم معمولاً شامل یک یا چند پمپ قدرتمند است که مجهز به سیستم خردکن بوده و قادر به پمپاژ فاضلاب حاوی ذرات جامد هستند. پمپ‌ها درون یک محفظه مقاوم به نام لیفت استیشن قرار می‌گیرند که معمولاً از جنس پلی اتیلن دوجداره ساخته شده و دارای کانال‌ها و لوله‌های مخصوص برای هدایت فاضلاب است. یک سیستم کنترل هوشمند نیز بر عملکرد ایستگاه پمپاژ نظارت دارد. این سیستم با استفاده از تابلو برق و سیم‌کشی‌های دقیق، میزان فاضلاب ورودی را اندازه‌گیری کرده و در صورت نیاز، پمپ‌ها را به طور خودکار روشن می‌کند.در ادامه این مقاله از سایت فاماب به بررسی بیشتر ایستگاه پمپاژ فاضلاب خواهیم پرداخت.

اگر به دنبال خرید و نصب ایستگاه پمپاژ فاضلاب هستید می توانید با مشاوران ما در شرکت فاماب تماس گرفته و مشاوره رایگان دریافت کنید.

ایستگاه پمپ فاضلاب(لیفیت استیشن فاضلاب) چیست؟

ایستگاه پمپاژ فاضلاب، یک سیستم مهندسی است که وظیفه انتقال فاضلاب از نقاط پایین‌تر به نقاط بالاتر را بر عهده دارد. به عبارت ساده‌تر، این ایستگاه‌ها مانند یک آسانسور برای فاضلاب عمل می‌کنند و آن را به سمت شبکه اصلی فاضلاب شهری هدایت می‌کنند.

اجزای ایستگاه پمپاژ فاضلاب

ایستگاه پمپاژ فاضلاب، یک سیستم پیچیده و حیاتی است که از چندین جزء اصلی تشکیل شده است. هر یک از این اجزا نقش مهمی در عملکرد صحیح ایستگاه ایفا می‌کنند. در ادامه به بررسی دقیق‌تر هر یک از این اجزا می‌پردازیم

مخزن سپتیک عمودی: مخزن سپتیک عمودی، بدنه اصلی ایستگاه پمپاژ است. این مخزن، فضایی را فراهم می‌کند تا فاضلاب ساختمان‌ها در آن جمع‌آوری شود. حجم این مخزن بر اساس میزان فاضلاب تولیدی ساختمان و نرخ جریان آن طراحی می‌شود. برای ساخت مخزن سپتیک معمولاً از پلی‌اتیلن استفاده می‌شود که مقاومت بسیار بالایی در برابر خوردگی و فشار دارد. سایر اجزای ایستگاه پمپاژ مانند پمپ‌ها، سنسورها و اتصالات نیز در داخل این مخزن قرار می‌گیرند.

محصولات مرتبط: پکیچ تصفیه فاضلاب

پمپ‌های فاضلابی:پمپ‌های فاضلابی، قلب تپنده ایستگاه پمپاژ هستند. این پمپ‌ها معمولاً به صورت غوطه‌ور در فاضلاب کار می‌کنند و وظیفه انتقال فاضلاب از مخزن به شبکه اصلی فاضلاب را بر عهده دارند. برای جلوگیری از گرفتگی پمپ‌ها و افزایش طول عمر آن‌ها، از پمپ‌های خردکن‌دار استفاده می‌شود. این پمپ‌ها مجهز به تیغه‌هایی هستند که مواد جامد موجود در فاضلاب را خرد کرده و از ایجاد گرفتگی جلوگیری می‌کنند. جنس بدنه پمپ‌های فاضلابی معمولاً از استیل ضد زنگ است تا در برابر خوردگی ناشی از فاضلاب مقاوم باشد.

سیستم کنترل مرکزی: سیستم کنترل مرکزی یا تابلو برق، وظیفه کنترل و نظارت بر عملکرد کل ایستگاه پمپاژ را بر عهده دارد. این سیستم با استفاده از سنسورها و تجهیزات الکترونیکی، سطح فاضلاب در مخزن را اندازه‌گیری می‌کند و بر اساس اطلاعات دریافتی، به پمپ‌ها فرمان روشن یا خاموش شدن می‌دهد. همچنین، سیستم کنترل مرکزی قادر است در صورت بروز هرگونه مشکل یا خطا، هشدارهای لازم را صادر کند.

سنسورهای سنجش سطح: سنسورهای سنجش سطح، دو وظیفه اصلی بر عهده دارند:

• اندازه‌گیری سطح پایین‌ترین نقطه فاضلاب: این سنسور زمانی فعال می‌شود که سطح فاضلاب در مخزن به حداقل مقدار خود برسد.
• اندازه‌گیری سطح بالاترین نقطه فاضلاب: این سنسور زمانی فعال می‌شود که سطح فاضلاب در مخزن به حداکثر مقدار خود برسد.

هنگامی که سطح فاضلاب به حد مجاز برسد، سنسورها سیگنالی را به سیستم کنترل مرکزی ارسال می‌کنند و این سیستم به نوبه خود، به پمپ‌ها فرمان می‌دهد تا فاضلاب را به شبکه اصلی انتقال دهند.

پمپ آماده به کار: برای اطمینان از عملکرد مداوم ایستگاه پمپاژ، معمولاً از یک پمپ آماده به کار استفاده می‌شود. این پمپ در حالت آماده باش قرار دارد و در صورت بروز هرگونه مشکل در پمپ اصلی، به طور خودکار وارد مدار می‌شود تا از وقفه در پمپاژ فاضلاب جلوگیری شود.

کاربردهای لیفت استیشن فاضلاب

ایستگاه‌های پمپاژ فاضلاب، نقش بسیار مهمی در مدیریت و دفع صحیح فاضلاب دارند و کاربردهای متنوعی در حوزه‌های مختلف دارند. در ادامه به برخی از مهم‌ترین کاربردهای این ایستگاه‌ها اشاره می‌کنیم:

در ساختمان‌ها و مجتمع‌های مسکونی

• انتقال فاضلاب طبقات پایین: در ساختمان‌های بلند و مجتمع‌های مسکونی، فاضلاب طبقات پایین‌تر به دلیل اختلاف ارتفاع، نمی‌تواند به صورت ثقلی به شبکه اصلی فاضلاب متصل شود. ایستگاه‌های پمپاژ این مشکل را حل کرده و فاضلاب را به سمت شبکه اصلی هدایت می‌کنند.
• رفع مشکلات ناشی از شیب زمین: در مناطقی که شیب زمین به گونه‌ای است که فاضلاب به صورت طبیعی به سمت شبکه اصلی جریان نمی‌یابد، از ایستگاه‌های پمپاژ استفاده می‌شود.

در صنایع

• انتقال فاضلاب صنعتی: بسیاری از صنایع، فاضلاب‌هایی با ویژگی‌های خاص تولید می‌کنند که نیاز به تصفیه قبل از تخلیه دارند. ایستگاه‌های پمپاژ، فاضلاب صنعتی را به سمت واحدهای تصفیه هدایت می‌کنند.
• تخلیه چاه‌های سپتیک: ایستگاه‌های پمپاژ می‌توانند برای تخلیه چاه‌های سپتیک و انتقال فاضلاب به شبکه اصلی یا واحدهای تصفیه استفاده شوند.

در تصفیه‌خانه‌های فاضلاب

• انتقال لجن: در تصفیه‌خانه‌های فاضلاب، لجن تولید شده باید به واحدهای لجن‌زدایی منتقل شود. ایستگاه‌های پمپاژ این وظیفه را بر عهده دارند.
• پمپاژ فاضلاب به مراحل مختلف تصفیه: در برخی از مراحل تصفیه فاضلاب، نیاز به پمپاژ فاضلاب از یک حوضچه به حوضچه دیگر است.

سایر کاربردهای ایستگاه پمپاژ فاضلاب

• کشاورزی: در سیستم‌های آبیاری تحت فشار، از ایستگاه‌های پمپاژ برای انتقال آب از منابع آبی به مزارع استفاده می‌شود.
• مناطق ساحلی: در مناطق ساحلی، برای جلوگیری از ورود فاضلاب به دریا و آلودگی محیط زیست، از ایستگاه‌های پمپاژ استفاده می‌شود.

به طور خلاصه، ایستگاه‌های پمپاژ فاضلاب در هر جایی که نیاز به انتقال فاضلاب از یک نقطه پایین‌تر به یک نقطه بالاتر باشد، کاربرد دارند.

نحوه کارکرد ایستگاه پمپ فاضلاب

ایستگاه پمپ فاضلاب (یا ایستگاه پمپاژ فاضلاب) یکی از اجزای کلیدی در سیستم‌های جمع‌آوری و انتقال فاضلاب به تصفیه‌خانه‌هاست. این ایستگاه‌ها معمولاً در نقاطی از شبکه قرار می‌گیرند که فاضلاب به دلیل شیب زمین نمی‌تواند به صورت طبیعی جریان پیدا کند. در چنین شرایطی، ایستگاه پمپ با استفاده از پمپ‌های قدرتمند، فاضلاب را از مخازن جمع‌آوری به خطوط اصلی انتقال می‌دهد.

محصولات مرتبط: دریچه منهول

فرآیند کار در ایستگاه پمپ فاضلاب به این صورت است که ابتدا فاضلاب از شبکه لوله‌کشی شهری یا صنعتی وارد یک مخزن یا حوضچه می‌شود که به آن حوضچه جمع‌آوری (wet well) می‌گویند. در این حوضچه، سطح فاضلاب به وسیله سنسورهایی کنترل می‌شود. زمانی که سطح فاضلاب به حد مشخصی برسد، سیستم به صورت خودکار پمپ‌ها را فعال می‌کند تا عملیات تخلیه و انتقال آغاز شود.

پمپ‌ها فاضلاب را از حوضچه جمع‌آوری به خطوط لوله تحت فشار منتقل می‌کنند و از آنجا به سمت مقصد نهایی، مانند تصفیه‌خانه یا ایستگاه پمپاژ بعدی، هدایت می‌شود. بسته به طراحی، ممکن است از پمپ‌های سانتریفیوژ، پمپ‌های شناور یا پمپ‌های خردکننده استفاده شود. در برخی ایستگاه‌ها، پیش از ورود فاضلاب به پمپ‌ها، از توری یا آشغال‌گیر برای جدا کردن زباله‌های درشت استفاده می‌شود تا از خرابی تجهیزات جلوگیری شود.

عملکرد ایستگاه پمپ فاضلاب نیازمند نگهداری منظم و بررسی مداوم تجهیزات است. گرفتگی پمپ‌ها، تجمع مواد جامد، یا خرابی سنسورها می‌تواند منجر به سرریز فاضلاب و مشکلات زیست‌محیطی شود. بنابراین طراحی اصولی، انتخاب تجهیزات باکیفیت و نظارت مستمر بر عملکرد ایستگاه از اهمیت بالایی برخوردار است. همچنین در بسیاری از ایستگاه‌ها، سیستم‌های هشدار و کنترل از راه دور نصب شده تا در مواقع اضطراری به‌سرعت اقدام شود.

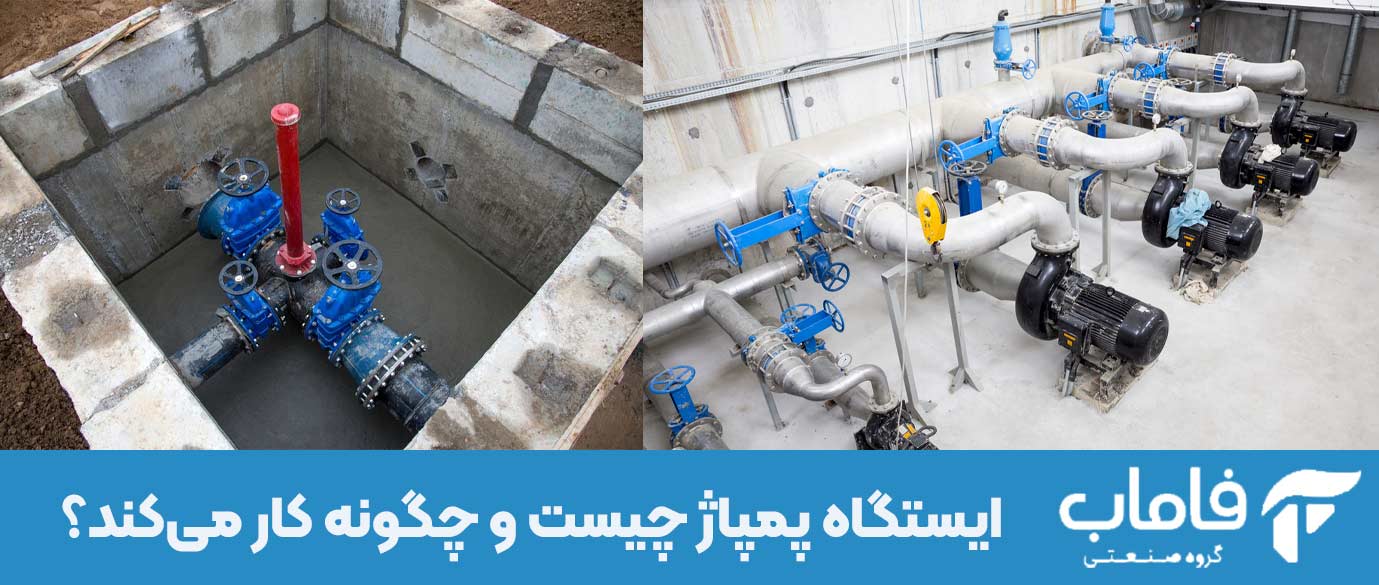

ایستگاه پمپاژ چیست و چگونه کار می‌کند؟

ایستگاه پمپاژ یکی از اجزای حیاتی در سیستم‌های انتقال و توزیع سیالات مانند آب، فاضلاب یا مواد نفتی است. این ایستگاه‌ها با استفاده از پمپ‌های مکانیکی، فشار لازم را برای جابه‌جایی سیالات در مسیرهای طولانی یا در جهت‌های مخالف نیروی جاذبه فراهم می‌کنند. بسته به نوع کاربرد، ایستگاه‌های پمپاژ می‌توانند در شبکه‌های آبرسانی شهری، کشاورزی، صنایع نفت و گاز یا سیستم‌های فاضلاب مورد استفاده قرار گیرند.

عملکرد ایستگاه پمپاژ به این صورت است که سیال از یک منبع اولیه (مانند مخزن یا چاه) وارد ایستگاه می‌شود و پس از عبور از فیلترها و پمپ‌ها، با فشار بالا به خطوط لوله منتقل می‌گردد. پمپ‌ها معمولاً با برق یا موتورهای دیزلی کار می‌کنند و بسته به حجم و فاصله انتقال، ممکن است از یک یا چند پمپ به صورت همزمان استفاده شود. کنترل فشار، دبی و کیفیت سیال نیز از طریق تابلوهای برق و سیستم‌های کنترلی انجام می‌گیرد.

مزیت اصلی ایستگاه‌های پمپاژ این است که امکان انتقال سیالات به مناطق مرتفع یا دورافتاده را فراهم می‌سازند. در مناطق خشک یا کوهستانی، بدون وجود چنین ایستگاه‌هایی، انتقال آب ممکن نخواهد بود. همچنین در شبکه‌های فاضلاب، ایستگاه‌های پمپاژ اجازه می‌دهند فاضلاب از مناطق پایین‌تر به تصفیه‌خانه‌ها منتقل شود. طراحی صحیح این ایستگاه‌ها نقش مهمی در بهره‌وری انرژی و کاهش هزینه‌های نگهداری دارد.

مخزن ذخیره‌سازی: فاضلاب جمع‌آوری شده از ساختمان‌ها و مجتمع‌های مسکونی در این مخزن ذخیره می‌شود تا زمانی که به حجم مشخصی برسد.

پمپ‌ها: هنگامی که سطح فاضلاب در مخزن به حد معینی رسید، پمپ‌ها به طور خودکار روشن شده و فاضلاب را با فشار به سمت شبکه اصلی فاضلاب یا تصفیه‌خانه هدایت می‌کنند.

سیستم کنترل اتوماتیک: این سیستم بر عملکرد پمپ‌ها نظارت دارد و با استفاده از سنسورهای سطح، میزان فاضلاب موجود در مخزن را اندازه‌گیری می‌کند.

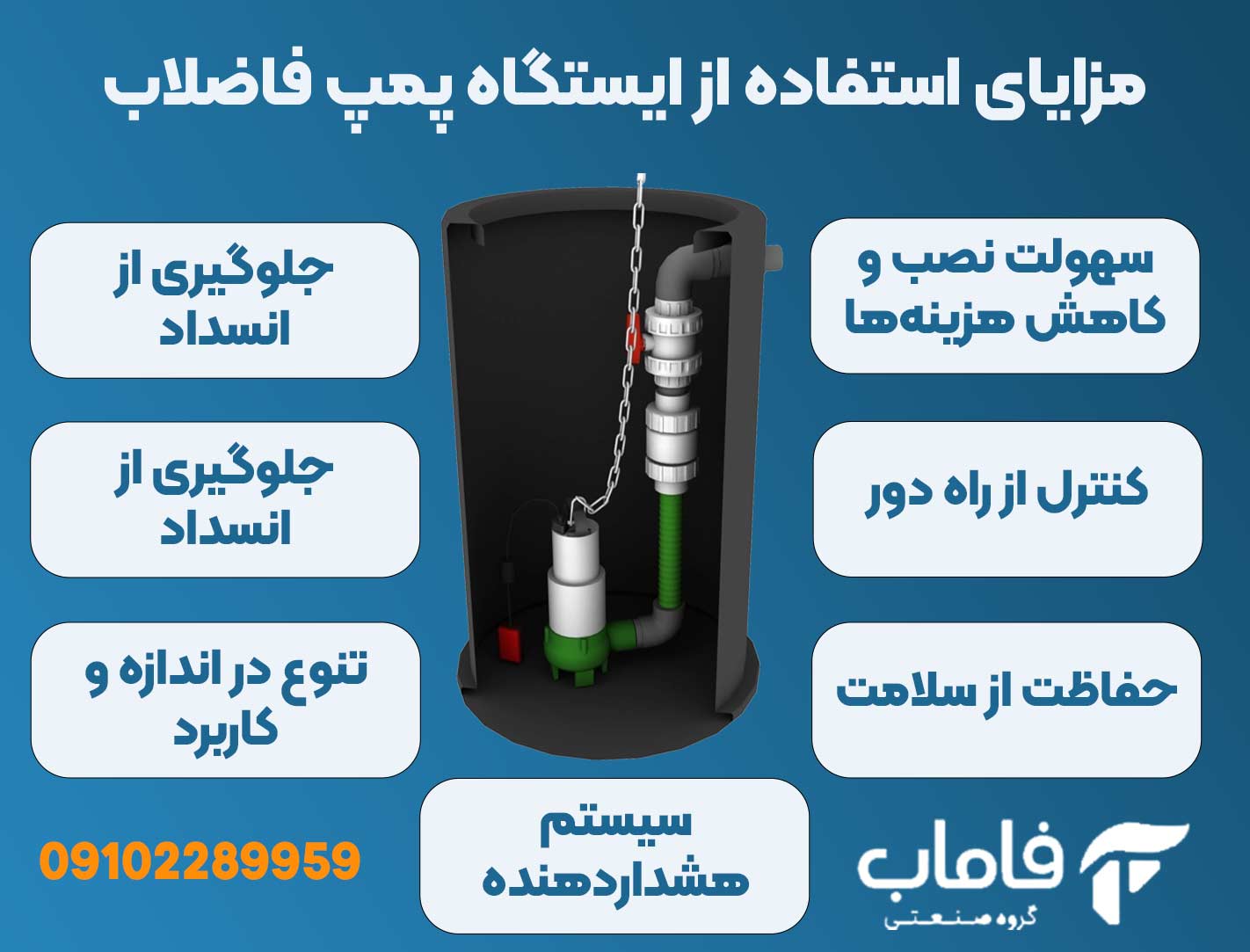

مزایای استفاده از ایستگاه پمپ فاضلاب

از مزایای استفاده از ایستگاه پمپ فاضلاب می توان به موارد زیر اشاره کرد

• سهولت نصب و کاهش هزینه‌ها: ایستگاه‌های پمپاژ به راحتی نصب شده و در مقایسه با روش‌های سنتی، هزینه‌های ساخت و ساز را کاهش می‌دهند.
• کنترل از راه دور: بسیاری از ایستگاه‌های پمپاژ به سیستم‌های کنترل از راه دور مجهز هستند که به اپراتورها امکان نظارت و کنترل بر عملکرد سیستم را در هر زمان و مکان می‌دهد.
• حفاظت از سلامت: فرایند پمپاژ فاضلاب به طور خودکار و بدون دخالت مستقیم انسان انجام می‌شود و در نتیجه خطر تماس با فاضلاب و انتقال بیماری‌ها به حداقل می‌رسد.
• تنوع در اندازه و کاربرد: ایستگاه‌های پمپاژ در اندازه‌ها و ظرفیت‌های مختلف تولید می‌شوند و برای مصارف خانگی، تجاری و صنعتی مناسب هستند.
• جلوگیری از انسداد: پمپ‌های مورد استفاده در این سیستم‌ها، به طور مداوم فاضلاب را به حرکت در می‌آورند و از ایجاد گرفتگی در لوله‌ها جلوگیری می‌کنند.
• پمپاژ به ارتفاعات بالاتر: ایستگاه‌های پمپاژ قادرند فاضلاب را به ارتفاعات بالاتر پمپاژ کنند که این امر در مناطقی با شیب زمین نامناسب بسیار مفید است.
• سیستم هشداردهنده: بسیاری از ایستگاه‌های پمپاژ به سیستم‌های هشدار مجهز هستند که در صورت بروز هرگونه مشکل یا اختلال در عملکرد سیستم، به اپراتور اطلاع می‌دهند. این امر از بروز مشکلات جدی مانند سرریز شدن فاضلاب جلوگیری می‌کند.

طراحی ایستگاه پمپ فاضلاب

طراحی ایستگاه پمپاژ فاضلاب، فرآیندی پیچیده و چندجانبه است که نیازمند در نظر گرفتن عوامل مختلفی مانند حجم فاضلاب، مشخصات فاضلاب، توپوگرافی منطقه، نوع پمپ، جنس مواد و … است. هدف از طراحی یک ایستگاه پمپاژ، انتقال موثر و ایمن فاضلاب از نقاط پایین به نقاط بالاتر و هدایت آن به شبکه اصلی یا تصفیه‌خانه است.

مراحل طراحی ایستگاه پمپاژ فاضلاب

1. جمع‌آوری اطلاعات:
   • حجم فاضلاب: تعیین میزان فاضلاب تولیدی در واحد زمان
   • مشخصات فاضلاب: بررسی دبی، غلظت مواد جامد، دما و pH فاضلاب
   • توپوگرافی منطقه: بررسی شیب زمین، ارتفاع نقاط مختلف و وجود موانع
   • نوع شبکه فاضلاب: بررسی جنس لوله‌ها، قطر لوله‌ها و شیب شبکه
   • شرایط محیطی: بررسی دما، رطوبت، احتمال وقوع زلزله و سایر عوامل محیطی
2. انتخاب محل مناسب:
   • دسترسی آسان به شبکه برق و فاضلاب
   • دور بودن از مناطق مسکونی و منابع آب
   • زمین مسطح و پایدار
3. انتخاب نوع پمپ:
   • پمپ‌های سانتریفیوژ: برای فاضلاب‌های با ذرات جامد کم
   • پمپ‌های لجن‌کش: برای فاضلاب‌های با ذرات جامد زیاد
   • پمپ‌های شناور: برای نصب در داخل مخزن فاضلاب
   • پمپ‌های خشک: برای نصب در خارج از مخزن فاضلاب
4. طراحی مخزن:
   • حجم مخزن: بر اساس حجم فاضلاب ورودی و زمان ماند تعیین می‌شود.
   • جنس مخزن: معمولاً از بتن، فولاد یا پلی‌اتیلن ساخته می‌شود.
   • شکل مخزن: معمولاً مستطیلی یا استوانه‌ای است.
5. طراحی سیستم لوله کشی:
   • لوله ورودی: قطر و جنس لوله ورودی بر اساس دبی فاضلاب انتخاب می‌شود.
   • لوله خروجی: قطر و جنس لوله خروجی بر اساس دبی و فشار مورد نیاز انتخاب می‌شود.
   • شیرآلات و اتصالات: انتخاب شیرآلات و اتصالات مناسب برای کنترل جریان و جلوگیری از نشتی
6. طراحی سیستم کنترل:
   • سنسورهای سطح: برای اندازه‌گیری سطح فاضلاب در مخزن
   • کنترل کننده: برای کنترل روشن و خاموش شدن پمپ‌ها
   • تابلو برق: برای محافظت از تجهیزات الکتریکی
7. طراحی سیستم تهویه:
   • برای جلوگیری از تجمع گازهای سمی در داخل ایستگاه
8. طراحی سیستم ایمنی:
   • نصب تجهیزات ایمنی مانند حفاظ، روشنایی اضطراری و سیستم اعلام حریق

نرم افزارهای طراحی ایستگاه پمپاژ

برای طراحی دقیق و حرفه‌ای ایستگاه‌های پمپاژ، از نرم‌افزارهای تخصصی مانند EPANET، WaterGEMS و HEC-RAS استفاده می‌شود. این نرم‌افزارها به مهندسان کمک می‌کنند تا مدل‌های هیدرولیکی دقیق از سیستم ایجاد کرده و عملکرد سیستم را شبیه‌سازی کنند.

نتیجه گیری

انتخاب و خرید ایستگاه پمپ فاضلاب، یکی از تصمیمات مهم در طراحی و اجرای سیستم‌های فاضلاب است. این سیستم‌ها نقش حیاتی در جمع‌آوری، انتقال و تصفیه فاضلاب ایفا می‌کنند و به همین دلیل، انتخاب یک ایستگاه پمپاژ مناسب از اهمیت بالایی برخوردار است. در هنگام خرید ایستگاه پمپاژ، عوامل مختلفی از جمله حجم فاضلاب، مشخصات فاضلاب، توپوگرافی منطقه، نوع پمپ، جنس مواد و بودجه باید مورد توجه قرار گیرد. انتخاب یک ایستگاه پمپاژ با ظرفیت و کارایی مناسب، نه تنها به بهبود عملکرد سیستم فاضلاب کمک می‌کند، بلکه هزینه‌های نگهداری و تعمیرات را نیز کاهش می‌دهد. علاوه بر عوامل فنی، عوامل دیگری مانند ضمانت، خدمات پس از فروش و تجربه شرکت سازنده نیز در انتخاب ایستگاه پمپاژ موثر هستند. توصیه می‌شود قبل از خرید، از چندین شرکت مختلف مشاوره گرفته و مشخصات فنی محصولات مختلف را با یکدیگر مقایسه کنید. در نهایت، می‌توان گفت که خرید یک ایستگاه پمپاژ فاضلاب، یک سرمایه‌گذاری بلندمدت است. بنابراین، انتخاب یک سیستم با کیفیت و مطمئن، از اهمیت ویژه‌ای برخوردار است. با توجه به پیچیدگی‌های این موضوع، بهتر است از مشاوره مهندسان متخصص در این زمینه بهره‌مند شوید.
