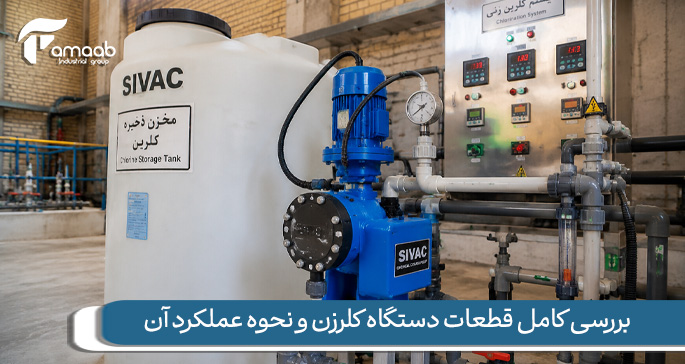

بررسی کامل قطعات دستگاه کلرزن و نحوه عملکرد آن

کلرزن یا کلریناتور یکی از مهم ترین تجهیزات در سیستم های ضدعفونی و گندزدایی آب است. این دستگاه با تزریق کنترل شده کلر به آب، می تواند انواع باکتری ها، ویروس ها و میکروارگانیسم های بیماری زا را از بین ببرد و کیفیت آب را برای مصارف مختلف از جمله آب آشامیدنی، استخرها، صنایع غذایی و سیستم های خنک کننده بهبود دهد.

با وجود اینکه عملکرد کلی این دستگاه نسبتاً ساده به نظر می رسد، اما در واقع یک کلرزن از مجموعه ای از قطعات و تجهیزات دقیق تشکیل شده است که هر کدام وظیفه مشخصی در فرآیند تزریق کلر دارند. شناخت اجزای اصلی کلرزن برای بهره برداران سیستم های تصفیه آب اهمیت زیادی دارد؛ زیرا در انتخاب دستگاه مناسب، نگهداری صحیح و جلوگیری از خرابی های احتمالی نقش مهمی ایفا می کند.

در این مقاله به صورت کامل با قطعات کلرزن، ساختار دستگاه کلرزن، نحوه عملکرد هر بخش و تفاوت اجزای کلرزن در سیستم های مختلف آشنا می شویم.

کلرزن چگونه فرآیند گندزدایی آب را انجام می دهد؟

کلرزن دستگاهی است که برای تزریق دقیق کلر به آب طراحی شده است. کلر یک ماده اکسیدکننده قوی است که می تواند بسیاری از میکروارگانیسم ها و عوامل بیماری زا را از بین ببرد. به همین دلیل در اکثر سیستم های تصفیه آب، از کلرزنی به عنوان یکی از مهم ترین مراحل ضدعفونی استفاده می شود.

عملکرد کلی دستگاه کلرزن به این صورت است که ابتدا ماده کلردار (مانند هیپوکلریت سدیم یا کلر گازی) در مخزن یا منبع مخصوص قرار می گیرد و سپس با استفاده از پمپ تزریق، مقدار مشخصی از این ماده به خط آب وارد می شود.

مراحل کلی عملکرد کلرزن:

• آماده سازی محلول کلر در مخزن
• تنظیم مقدار تزریق توسط دوزینگ پمپ
• تزریق کلر به جریان آب
• مخلوط شدن کلر با آب
• از بین رفتن میکروارگانیسم ها

کلرزن ها در مدل های مختلفی تولید می شوند که رایج ترین آن ها عبارتند از:

• کلرزن مایع
• کلرزن گازی
• کلرزن خطی (Inline Chlorinator)
• سیستم تولید هیپوکلریت در محل

با وجود تفاوت در نوع سیستم، بیشتر این دستگاه ها دارای اجزای اصلی مشابهی هستند که در ادامه بررسی می کنیم.

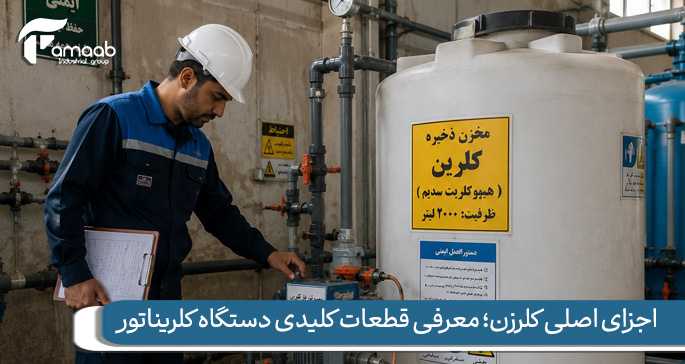

اجزای اصلی کلرزن؛ معرفی قطعات کلیدی دستگاه کلریناتور

یک دستگاه کلرزن استاندارد معمولاً از چند بخش اصلی تشکیل شده است که هماهنگی بین این اجزا باعث عملکرد صحیح سیستم می شود. شناخت این قطعات برای بهره برداری صحیح از سیستم کلرزنی ضروری است.

در جدول زیر مهم ترین قطعات دستگاه کلرزن و وظیفه آن ها آورده شده است.

این قطعات در کنار هم یک پکیج کلرزن کامل را تشکیل می دهند که می تواند به صورت دستی یا اتوماتیک عمل کند.

در سیستم های پیشرفته تر، تجهیزات زیر نیز ممکن است به دستگاه اضافه شوند:

• همزن یا میکسر محلول کلر
• تابلو برق کنترل
• آلارم هشدار
• شیرهای ایمنی

پمپ تزریق کلرزن (دوزینگ پمپ) چگونه کار می کند؟

یکی از مهم ترین قطعات در دستگاه کلرزن، پمپ تزریق یا دوزینگ پمپ است. این پمپ وظیفه دارد مقدار مشخصی از محلول کلر را با دقت بالا به سیستم آب تزریق کند.

دقت در تزریق کلر اهمیت بسیار زیادی دارد، زیرا تزریق بیش از حد یا کمتر از حد استاندارد می تواند مشکلاتی ایجاد کند.

مشکلات تزریق نامناسب کلر:

• کاهش کارایی ضدعفونی آب
• ایجاد طعم و بوی نامطلوب در آب
• افزایش مصرف مواد شیمیایی
• آسیب به تجهیزات تصفیه

انواع پمپ تزریق مورد استفاده در کلرزن:

• پمپ دوزینگ دیافراگمی
• پمپ دوزینگ پیستونی
• پمپ تزریق سلونوئیدی
• پمپ تزریق موتوری

ویژگی های مهم یک پمپ کلرزن مناسب:

• دقت بالا در تنظیم دبی
• مقاومت در برابر مواد شیمیایی
• طول عمر بالا
• قابلیت تنظیم اتوماتیک

در بسیاری از سیستم های مدرن، دوزینگ پمپ به سیستم کنترل هوشمند متصل می شود تا میزان تزریق کلر بر اساس کیفیت آب تنظیم شود.

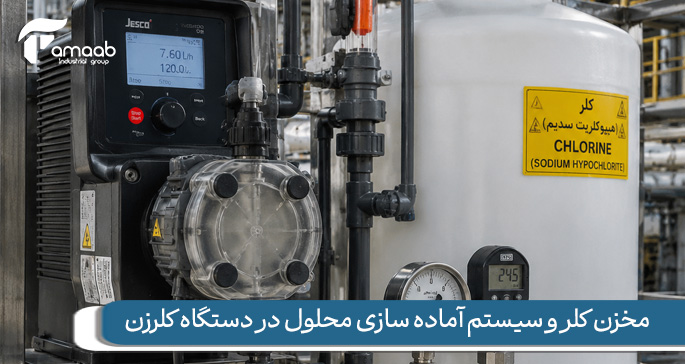

مخزن کلر و سیستم آماده سازی محلول در دستگاه کلرزن

یکی دیگر از اجزای مهم کلرزن، مخزن ذخیره کلر است. این مخزن برای نگهداری محلول کلر یا مواد کلردار مورد استفاده قرار می گیرد.

کلر ماده ای بسیار خورنده است، بنابراین مخازن مورد استفاده در سیستم های کلرزنی باید از متریال های مقاوم ساخته شوند.

متریال های رایج مخزن کلر:

• پلی اتیلن
• پلی پروپیلن
• فایبرگلاس
• PVC صنعتی

در بسیاری از سیستم ها یک همزن یا میکسر نیز داخل مخزن نصب می شود تا محلول کلر به صورت یکنواخت مخلوط شود.

اجزای اصلی مخزن کلر شامل موارد زیر است:

• بدنه مخزن
• همزن
• نشانگر سطح
• ورودی مواد شیمیایی
• خروجی محلول

ظرفیت مخزن کلر بسته به کاربرد سیستم می تواند از چند ده لیتر تا چند هزار لیتر متغیر باشد.

برای خرید کلرزن و دیدن مشخصات دقیق تر میتونید به صفجه اصلی کلرزن مراجعه کنید.

سیستم کنترل و سنسورهای اندازه گیری در کلرزن

برای اینکه تزریق کلر با دقت بالا انجام شود، بسیاری از سیستم های کلرزنی به سیستم کنترل و سنسورهای اندازه گیری مجهز هستند.

این تجهیزات کمک می کنند میزان کلر در آب به صورت مداوم پایش شود و در صورت نیاز مقدار تزریق تنظیم گردد.

دو سنسور مهم در دستگاه کلرزن عبارتند از:

1. سنسور کلر آزاد
2. سنسور ORP

سنسور ORP در واقع پتانسیل اکسیداسیون آب را اندازه گیری می کند و نشان می دهد که آیا مقدار ماده ضدعفونی کننده در آب کافی است یا خیر.

مزایای استفاده از سیستم کنترل در کلرزن:

• تنظیم دقیق میزان کلر
• کاهش مصرف مواد شیمیایی
• افزایش ایمنی سیستم
• جلوگیری از تزریق بیش از حد کلر

در برخی سیستم های پیشرفته، کنترلر می تواند به سایر تجهیزات تصفیه آب نیز متصل شود و عملکرد کل سیستم را مدیریت کند.

لوله ها، اتصالات و تجهیزات ایمنی در دستگاه کلرزن

در کنار قطعات اصلی، لوله ها و اتصالات کلرزن نیز نقش مهمی در عملکرد سیستم دارند. زیرا کلر می تواند باعث خوردگی بسیاری از فلزات شود و در صورت استفاده از متریال نامناسب، عمر سیستم کاهش پیدا می کند.

به همین دلیل در سیستم های کلرزنی از متریال های مقاوم استفاده می شود.

متریال های رایج لوله کشی کلرزن:

• PVC
• CPVC
• PVDF
• پلی اتیلن

علاوه بر لوله ها، تجهیزات ایمنی نیز در بسیاری از سیستم ها استفاده می شوند.

مهم ترین تجهیزات ایمنی کلرزن:

• شیر یک طرفه
• شیر اطمینان
• سیستم هشدار
• تابلو برق محافظ

وجود این تجهیزات باعث می شود ایمنی سیستم کلرزنی افزایش پیدا کند و از بروز نشتی یا مشکلات عملیاتی جلوگیری شود.

جمع بندی؛ شناخت اجزای کلرزن چه کمکی به انتخاب دستگاه مناسب می کند؟

دستگاه کلرزن یکی از مهم ترین تجهیزات در سیستم های گندزدایی آب است که از مجموعه ای از قطعات تخصصی تشکیل شده است. مهم ترین اجزای اصلی کلرزن شامل پمپ تزریق، مخزن کلر، سیستم کنترل، سنسورها، لوله ها و شاسی دستگاه هستند.

عملکرد صحیح هر یک از این قطعات تأثیر مستقیم بر کیفیت فرآیند ضدعفونی دارد. به همین دلیل در هنگام انتخاب یا طراحی سیستم کلرزنی باید به کیفیت قطعات، دقت دوزینگ پمپ و سیستم کنترل توجه ویژه ای داشت.

شناخت دقیق قطعات دستگاه کلرزن همچنین به بهره برداران کمک می کند تا در زمان نگهداری، سرویس یا عیب یابی سیستم عملکرد بهتری داشته باشند و طول عمر تجهیزات افزایش پیدا کند.
