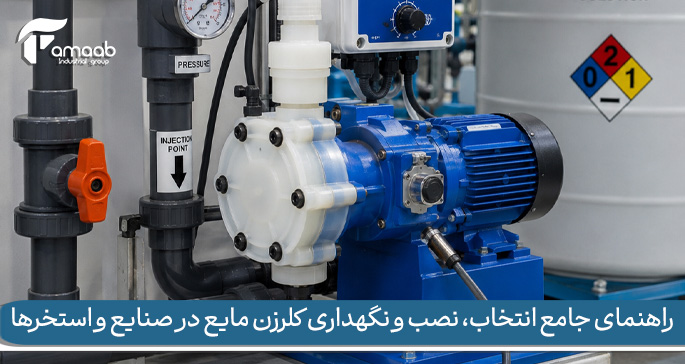

راهنمای جامع انتخاب، نصب و نگهداری کلرزن مایع در صنایع و استخرها

کلرزنی مایع یکی از مطمئن ترین و استانداردترین روش های گندزدایی آب در سراسر جهان است. در این مقاله به صورت کاملاً تخصصی به بررسی عملکرد، انتخاب متریال، نصب، نگهداری و مقایسه این تجهیزات حیاتی می پردازیم تا بهترین تصمیم را برای سیستم تصفیه آب خود بگیرید.

کلرزن مایع چگونه کار می کند؟ (مکانیسم تزریق و دوزینگ پمپ)

دستگاه کلرزن مایع که در اصطلاح مهندسی آب به آن پمپ دوزینگ یا پمپ تزریق نیز گفته می شود، یک تجهیز الکترومکانیکی دقیق است که وظیفه انتقال مقدار مشخص و از پیش تعیین شده ای از محلول هیپوکلریت سدیم (کلر مایع یا آب ژاول) را به درون خط لوله آب یا مخزن ذخیره بر عهده دارد. تفاوت اصلی این دستگاه با پمپ های انتقال معمولی در این است که کلرزن ها قادرند سیال را با دبی بسیار کم اما با فشار بسیار بالا و با دقت میلی لیتری تزریق کنند. این کار به منظور از بین بردن پاتوژن ها، باکتری ها، ویروس ها و کنترل کیفیت بیولوژیکی آب انجام می شود تا آب خروجی به استانداردهای بهداشتی لازم برسد.

مکانیزم کارکرد اکثر این دستگاه ها بر اساس حرکت رفت و برگشتی یک دیافراگم یا پیستون استوار است. در کورس اول (مکش)، با حرکت دیافراگم به سمت عقب، فشار منفی در داخل هد پمپ ایجاد شده و سوپاپ ورودی باز می شود تا مایع کلر از مخزن ذخیره به داخل هد پمپ مکیده شود. در کورس دوم (دهش)، با حرکت دیافراگم به سمت جلو، سوپاپ ورودی بسته و سوپاپ خروجی باز می شود؛ در نتیجه محلول کلر با فشاری بالاتر از فشار خط لوله، به درون جریان آب تزریق می گردد. این سیکل رفت و برگشتی که به آن ضربه (Stroke) می گویند، با فرکانس مشخصی در دقیقه تکرار می شود تا دوز ثابتی از کلر وارد آب شود.

کنترل دقیق این ضربات در سیستم های مدرن به صورت دیجیتالی یا آنالوگ انجام می شود. در مدل های پیشرفته تر، فرکانس کارکرد پمپ می تواند از طریق سنسورهای دبی سنج (فلومتر) یا آنالایزرهای آنلاین میزان کلر آزاد آب کنترل شود. به این ترتیب، با افزایش یا کاهش جریان آب عبوری، سرعت تزریق کلر نیز به طور خودکار تغییر می کند تا همواره میزان کلر باقی مانده در آب در محدوده استاندارد (معمولاً بین ۰.۵ تا ۱.۵ میلی گرم در لیتر برای آب آشامیدنی) حفظ شود و از تزریق بیش از حد یا کمتر از حد نیاز جلوگیری به عمل آید.

اجزای اصلی تشکیل دهنده یک دستگاه پمپ تزریق کلر:

• الکتروموتور یا مگنت (نیروی محرکه): ایجادکننده حرکت رفت و برگشتی.
• هد پمپ (Pump Head): محفظه ای که فرآیند مکش و دهش کلر در آن رخ می دهد.
• دیافراگم تفلونی (PTFE Diaphragm): قطعه منعطفی که عامل جابجایی مایع است.
• سوپاپ های یک طرفه (Check Valves): هدایت کننده جریان در یک جهت و مانع بازگشت سیال.
• شیر تزریق (Injection Valve): نازل انتهایی که در بدنه لوله آب نصب می شود و مانع برگشت آب به شیلنگ کلر می گردد.

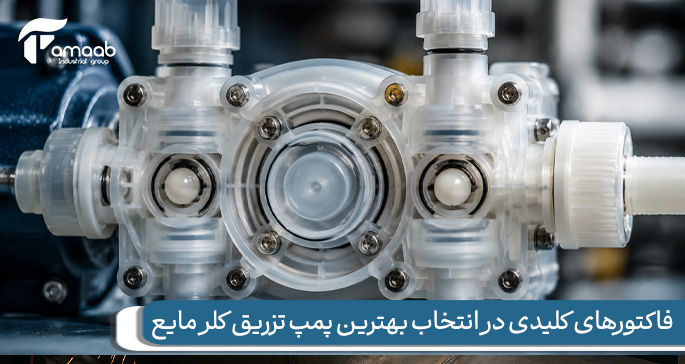

فاکتورهای کلیدی در انتخاب بهترین پمپ تزریق کلر مایع

برای انتخاب و خرید کلرزن صنعتی مناسب، اولین و مهم ترین گام هماهنگ سازی مشخصات هیدرولیکی پمپ با نیاز پروژه است. دو پارامتر اصلی که باید به دقت محاسبه شوند، «دبی تزریق» (بر حسب لیتر بر ساعت) و «فشار کاری خط لوله» (بر حسب بار) هستند. اگر فشار تولیدی پمپ کلرزن کمتر از فشار لوله اصلی آب باشد، کلر هرگز وارد لوله نخواهد شد و به اصطلاح پمپ خفه می کند. بنابراین، همواره باید پمپی انتخاب شود که فشار نامی آن حداقل ۱۰ الی ۲۰ درصد بالاتر از حداکثر فشار نقطه تزریق در خط لوله باشد تا فرآیند گندزدایی بدون اختلال انجام گیرد.

عامل حیاتی دوم، سازگاری شیمیایی قطعات داخلی پمپ با محلول کلر مایع است. کلر مایع به شدت خورنده و اکسیدکننده است و می تواند فلزات و لاستیک های معمولی را به سرعت نابود کند. قطعاتی که در تماس مستقیم با کلر هستند (Wet Ends) شامل هد پمپ، دیافراگم، سوپاپ ها و شیلنگ ها باید از متریال های پلیمری بسیار مقاوم ساخته شوند. پلیمرهایی نظیر PVDF، PVC و PTFE بهترین گزینه ها برای مقاومت در برابر این ماده شیمیایی خشن هستند. برای مثال، استفاده از اورینگ های جنس Viton مانع از بروز نشتی و تخریب زودهنگام آب بندها در اثر تماس با کلر می شود.

علاوه بر موارد هیدرولیکی و متالورژی، نوع کنترل پذیری دستگاه نیز نقش مهمی در انتخاب کاربری دارد. پمپ ها به دو دسته ثابت (Constant) و متغیر یا ابزاردقیق (Proportional) تقسیم می شوند. در کاربری های ساده مانند استخرهای کوچک، یک پمپ با نرخ تزریق ثابت که به صورت دستی تنظیم می شود ممکن است کافی باشد. اما در تصفیه خانه های بزرگ شهری یا صنعتی، نیاز به پمپ هایی با قابلیت دریافت سیگنال های الکترونیکی آنالوگ (مانند 4-20 میلی آمپر) یا پالس های دیجیتال است تا بتوان دستگاه را به سیستم های کنترل مرکزی (PLC) متصل نمود.

جدول متریال های مناسب برای قطعات پمپ تزریق کلر:

تفاوت کلر مایع با کلر جامد (قرصی و پودری)؛ مزایا و معایب

در صنعت تصفیه آب، انتخاب نوع ماده گندزدایی کننده یک چالش مهندسی همیشگی بوده است. کلر جامد که به صورت پودر (هیپوکلریت کلسیم) یا قرص های کلر در بازار موجود است، معمولاً حاوی مقادیر زیادی کلسیم است. استفاده مداوم از کلر جامد باعث افزایش سختی آب، رسوب گذاری شدید در دیواره لوله ها، تجهیزات و به ویژه فیلترهای شنی می شود. در مقابل، کلر مایع (هیپوکلریت سدیم) هیچ سختی به آب اضافه نکرده و به دلیل انحلال کامل و فوری در آب، توزیع غلظت بسیار یکنواخت تر و تمیزتری را در کل سیستم هیدرولیکی ایجاد می کند.

از نظر کنترل پذیری و اتوماسیون، تفاوت این دو بسیار فاحش است. در کلرزن های خطی یا قرصی، سرعت حل شدن قرص کلر در آب کاملاً وابسته به دبی جریان، دمای آب و میزان قرص باقی مانده در محفظه است و تنظیم دقیق دوز کلر غیرممکن است. اما در سیستم های مجهز به دستگاه کلرزن مایع، اپراتور یا سیستم کنترل هوشمند می تواند با تغییر طول ضربه یا فرکانس پمپ، غلظت کلر را با دقت دهم پی پی ام (ppm) تنظیم کند. این ویژگی برای صنایعی که به تغییرات شیمیایی حساس هستند (مانند داروسازی و صنایع غذایی) اهمیت حیاتی دارد.

با وجود این مزایا، حمل و نقل و انبارداری کلر مایع چالش های خاص خود را دارد. هیپوکلریت سدیم مایع نسبت به نور خورشید و گرما حساس است و به مرور زمان تجزیه شده و قدرت گندزدایی خود را از دست می دهد؛ بنابراین باید در ظروف تاریک پلی اتیلنی و در محیط های خنک نگهداری شود. با این حال، با مقایسه هزینه های خرید مواد اولیه و راندمان کاری بالا، کلر مایع در مقیاس های صنعتی و استخرهای پرتردد همواره گزینه ای اقتصادی تر و حرفه ای تر به شمار می رود.

مزایای کلیدی سیستم کلرزن مایع در مقایسه با کلر جامد:

1. عدم افزایش سختی آب: جلوگیری از رسوب کلسیم در مبدل های حرارتی و لوله ها.
2. دقت بسیار بالا در تزریق: امکان کنترل لحظه ای دوز مصرفی بر اساس دبی آب.
3. قابلیت اتوماسیون کامل: سازگاری بالا با سیستم های مانیتورینگ آنلاین و فرمان پذیری هوشمند.
4. کاهش خطرات اپراتوری: عدم انتشار پودر کلر در هوا و جلوگیری از مشکلات تنفسی برای پرسنل.
5. کاهش هزینه های جاری: ارزان تر بودن قیمت خرید عمده هیپوکلریت سدیم مایع نسبت به قرص های کلر باکیفیت.

برای خرید دستگاه کلرزن میتوانید با کارشناسان ما تماس بگیرید.

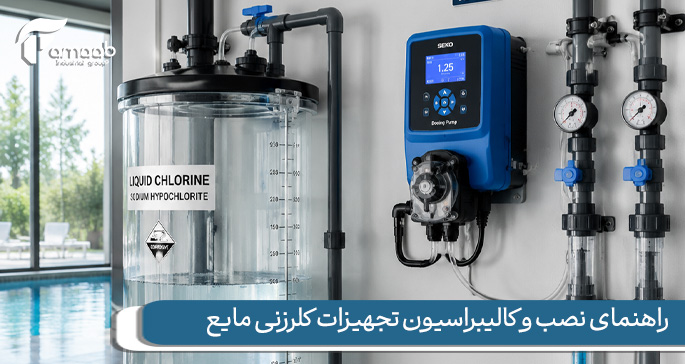

راهنمای نصب و کالیبراسیون تجهیزات کلرزنی مایع

نصب صحیح یک پمپ تزریق کلر مایع نیاز به رعایت اصول هیدرولیکی دقیقی دارد تا از قفل گازی، هوا گرفتن پمپ و برگشت آب به داخل مخزن کلر جلوگیری شود. پمپ باید در محلی نصب شود که دسترسی آسان برای سرویس و کالیبراسیون داشته باشد. همچنین مخزن ذخیره کلر مایع باید در سطحی پایین تر یا هم سطح پمپ قرار گیرد تا پمپ دچار پدیده تخلیه خودبه خودی (Siphoning) در زمان خاموشی نشود. استفاده از یک شیر شکننده خلاء یا سوپاپ آنتی سیفون در خط رانش برای خنثی کردن این مشکل هیدرولیکی الزامی است.

کالیبراسیون دستگاه، فرآیندی است که دقت واقعی تزریق را مشخص می کند. برای این کار از یک استوانه مدرج (Calibration Cylinder) در مسیر مکش پمپ استفاده می شود. ابتدا استوانه را از محلول پر کرده و پمپ را به مدت یک دقیقه روشن می کنیم. با اندازه گیری حجم مایع مصرف شده در این بازه زمانی، دبی واقعی پمپ به دست می آید. این کار را باید در درصدهای مختلف تنظیم طول ضربه (Stroke Length) انجام داد تا یک منحنی کالیبراسیون دقیق برای دستگاه ترسیم شود؛ چرا که فشار کاری لوله می تواند بر رانش واقعی پمپ اثر بگذارد.

نکته مهم دیگر، زاویه نصب پمپ و موقعیت شیر تزریق است. پمپ های دیافراگمی مگنتی باید به صورت کاملاً عمودی نصب شوند تا سوپاپ های ساچمه ای داخل هد پمپ تحت تأثیر نیروی جاذبه زمین به درستی عمل آب بندی را انجام دهند. شیر تزریق نهایی نیز باید درست در مرکز لوله آب اصلی قرار گیرد تا کلر به خوبی در جریان آب حل شده و بلافاصله با بدنه داخلی لوله تماس پیدا نکند، زیرا غلظت بالای کلر در دیواره لوله ها می تواند باعث خوردگی موضعی شدید شود.

چک لیست مراحل راه اندازی و تست هیدرولیکی:

• تنظیم طول ضربه پمپ در محدوده مجاز طراحی (بین ۳۰ تا ۹۰ درصد).
• نصب فوت والو (Foot Valve) مجهز به فیلتر توری و وزنه در کف مخزن کلر.
• تست اولیه سیستم با آب خالص جهت اطمینان از عدم وجود هرگونه نشتی در شیلنگ ها.
• هواگیری دستی هد پمپ با استفاده از پیچ تخلیه مخصوص (Bleed Valve).
• تنظیم فشار سوپاپ پشت فشار (Back Pressure Valve) برای حفظ ثبات دبی پمپ.

اصول نگهداری پیشگیرانه و عیب یابی کلرزن های مایع

خرابی ناگهانی سیستم تصفیه آب می تواند فاجعه بار باشد؛ بنابراین پیاده سازی برنامه نگهداری پیشگیرانه (PM) برای کلرزن های مایع از اهمیت بالایی برخوردار است. بزرگترین دشمن عملکرد این پمپ ها، رسوب ذرات کلسیم و گرفتگی سوپاپ ها است. برای پیشگیری از این امر، توصیه می شود سیستم تزریق به صورت دوره ای (مثلاً یک بار در ماه) با عبور دادن آب گرم یا محلول اسید ضعیف (اسید سیتریک ۵ درصد) به مدت ۱۵ دقیقه شستشو داده شود تا رسوبات چسبیده به ساچمه ها و اورینگ ها کاملاً پاکسازی شوند.

مشکل رایج دیگر در این سیستم ها، بروز پدیده “قفل گازی” (Gas Lock) است. از آنجا که کلر مایع تمایل به آزادسازی گاز اکسیژن دارد، تجمع حباب های گاز در داخل محفظه هد پمپ مانع از متراکم شدن مایع و در نتیجه قطع تزریق می شود. برای رفع این مشکل، شیلنگ مکش باید تا حد امکان کوتاه و بدون پیچ وخم های تند نصب شود و مخزن کلر در محیطی خنک نگهداری گردد. در صورت بروز قفل گازی، باز کردن پیچ هواگیری دستی روی هد پمپ به مدت چند ثانیه، هوا و گاز محبوس را تخلیه کرده و جریان را مجدداً برقرار می سازد.

علاوه بر این، قطعات مصرفی مانند دیافراگم تفلونی پمپ عمر مفیدی دارند که بستگی به فرکانس کارکرد و فشار کاری سیستم دارد. خستگی متریال دیافراگم پس از مدتی طولانی ممکن است باعث ترک خوردگی یا پارگی آن شود. ورود مایع کلر خورنده به پشت دیافراگم می تواند به سرعت قطعات مکانیکی و بردهای الکترونیکی گران قیمت پمپ را نابود کند. به همین دلیل، تعویض سالانه دیافراگم، واشرها و کیت سوپاپ ها روشی بسیار اقتصادی برای تضمین سلامت طولانی مدت دستگاه است.

راهنمای سریع رفع مشکلات متداول (Troubleshooting):

1. پمپ ضربه می زند اما مایع پمپ نمی شود: سوپاپ های یک طرفه را باز کرده و رسوب زدایی کنید؛ از سفت بودن اتصالات شیلنگ مکش مطمئن شوید تا هوا نکشد.
2. دبی خروجی پمپ کاهش یافته است: فیلتر فوت والو داخل مخزن را تمیز کنید یا شیر تزریق متصل به لوله اصلی را از رسوبات پاک نمایید.
3. نشتی کلر از زیر هد پمپ: پیچ های دور هد پمپ را به صورت ضربدری سفت کنید؛ در صورت حل نشدن مشکل، دیافراگم پمپ را تعویض کنید.
4. پمپ روشن نمی شود: کابل برق ورودی، فیوز داخلی دستگاه و منبع تغذیه برق را بررسی کنید.

کاربردهای حیاتی کلرزن مایع در صنایع و استخرها

سیستم های کلرزنی مایع کاربردهای وسیعی در صنایع مختلف هیدرولیکی ایفا می کنند. در استخرهای شنای عمومی و پارک های آبی، کنترل مداوم پاتوژن های منتقله از راه آب مانند باکتری شبه وبا و سودوموناس اهمیت حیاتی دارد. به دلیل بار بالای آلودگی ناشی از شناگران، کلرزن مایع همراه با آنالایزرهای خودکار میزان کلر و pH آب به طور دائم کار می کنند تا از شفافیت، بهداشت و سلامت آب اطمینان حاصل شود. تزریق دقیق مانع از سوزش چشم و مشکلات پوستی در شناگران ناشی از دوز بیش از حد کلر می شود.

در صنایع بزرگ، برج های خنک کننده (Cooling Towers) یکی از مصرف کنندگان اصلی این دستگاه ها هستند. رشد جلبک، قارچ و میکروارگانیسم ها بر روی پکینگ ها و مبدل های حرارتی برج خنک کننده، راندمان تبادل حرارت را به شدت کاهش داده و بستر مناسبی برای رشد باکتری خطرناک لژیونلا فراهم می کند. با تزریق منظم و دقیق کلر مایع، این پوشش های بیولوژیکی (بیوفیلم) نابود شده و راندمان سیستم خنک کاری در بالاترین حد خود حفظ می شود که این امر کاهش مصرف انرژی کل کارخانه را در پی دارد.

تصفیه خانه های آب آشامیدنی شهری و پساب های صنعتی نیز بدون این پمپ ها قادر به ادامه کار نیستند. در تصفیه پساب های بهداشتی و بیمارستانی، کلرزنی مرحله نهایی و حیاتی قبل از تخلیه آب به محیط زیست یا استفاده مجدد در کشاورزی است. دوزینگ پمپ های کلر مایع با قابلیت کارکرد مداوم و بدون وقفه (Heavy Duty)، تضمین می کنند که هیچ گونه آلودگی بیولوژیکی خطرناکی وارد سفره های آب زیرزمینی و چرخه های زیست محیطی نشود.

بخش های اصلی صنعتی نیازمند سیستم های تزریق کلر مایع:

• تصفیه خانه های آب آشامیدنی شهری، روستایی و مجتمع های مسکونی.
• کارخانجات صنایع غذایی، نوشابه سازی، لبنی و فرآوری محصولات کشاورزی.
• سیستم های پیش تصفیه دستگاه های اسمز معکوس (RO) جهت جلوگیری از گرفتگی ممبران ها.
• صنایع پتروشیمی، پالایشگاهی و نیروگاهی جهت گندزدایی آب های فرآیندی و خنک کننده.
• استخرهای ورزشی، جکوزی ها و پارک های آبی تفریحی بزرگ.

جمع بندی

استفاده از سیستم های کلرزن مایع به عنوان استاندارد طلایی ضدعفونی آب، نیازمند طراحی دقیق، انتخاب مواد مقاوم و بهره گیری از تجهیزات باکیفیت است. انتخاب پمپی با متریال باکیفیت مانند PVDF و قطعات مکانیکی سرامیکی، ضامن کارکرد بی وقفه و کاهش هزینه های تعمیر و نگهداری سیستم شما خواهد بود. شناخت دقیق ویژگی های هیدرولیکی، کالیبراسیون مداوم و شستشوی دوره ای سوپاپ ها به شما کمک می کند تا سال ها از یک سیستم تصفیه آب پایدار و ایمن بهره مند شوید.
